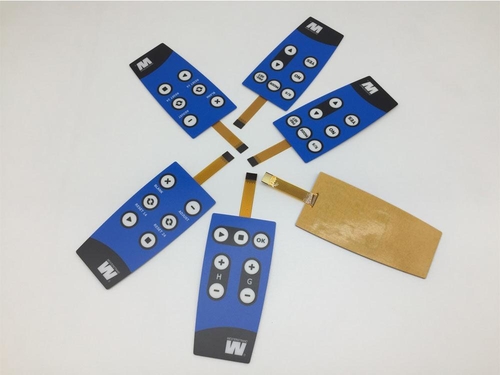

ΕισαγωγήΟι διακόπτες μεμβράνης FPC είναι το κλειδί στα σύγχρονα ηλεκτρονικά, συγχωνεύοντας λειτουργίες διεπαφής χρήστη με ανθεκτικά, ελαφριά σχέδια.Χρησιμοποιούν μια στρωμένη δομή για να αισθάνονται εισροές πίεσηςΜε την ευελιξία, τη δυνατότητα προσαρμογής και την περιβαλλοντική ανθεκτικότητα, ξεπερνούν τους παραδοσιακούς μηχανικούς διακόπτες. Βασική δομήΟι διακόπτες μεμβράνης FPC έχουν πολλαπλά στρώματα:   Γράφηκα επικάλυψη: Το ανώτερο στρώμα (PET/πολυανθρακικό) με τυπωμένα εικονίδια, προστατεύει τα εσωτερικά και επιτρέπει την αλληλεπίδραση του χρήστη. Συλλέκτης: Υπείσθητα στην πίεση, συνδετικά στρώματα με διατήρηση της ευελιξίας. στρώμα κυκλώματος: πυρήνας με υποστρώμα πολυαμιδίου και χαραγμένα ίχνη αγωγού χαλκού/αργύρου. Διαχωριστικό: Φόρμα από πολυεστέρα με κενά αέρα, διαχωρίζοντας κυκλώματα για την αποφυγή τυχαίας επαφής. Το κάτω κύκλωμα/το στρώμα υποστήριξης: Σκληρή/ευέλικτη υποστήριξη για δομή· συχνά περιλαμβάνει συνδέσμους για εξωτερικές συσκευές.   Αρχή λειτουργίαςΗ λειτουργία βασίζεται στο κλείσιμο ενός ηλεκτρικού κυκλώματος μέσω πίεσης:   ΕνεργοποίησηΗ πίεση της επικάλυψης καταρρέει το κενό αέρα του διαχωριστή, φέρνοντας τα πάνω και τα κάτω κυκλώματα σε επαφή. Κλείσιμο κυκλώματοςΤα αγωγικά ίχνη συναντιούνται, στέλνοντας ένα σήμα στον ελεγκτή της συσκευής. Επενδυτική ανατροφοδότηση (προαιρετική): Οι θόλοι κάτω από την επικάλυψη παρέχουν ένα "κλικ" για καλύτερη εμπειρία χρήστη. Διαβίβαση σήματος: Η ουρά του κυκλώματος του FPC (συχνά με συνδετήρα ZIF) στέλνει σήματα στο PCB.   Το πολυϊμίδιο επιτρέπει επαναλαμβανόμενη κάμψη, προσαρμόζοντας καμπυλωτά / συμπαγή σχέδια.   Υλικά και προσαρμογή   Υλικά: Πολυαμίδιο (θερμική σταθερότητα/ευελιξία), ίχνη αργύρου/ χαλκού (χαμηλή αντοχή/δυνατότητα), επικάλυψη PET (αντοχή σε συσκότιση/UV) και κόλλες (μακροχρόνια σύνδεση). Προσαρμογή: Οι επιλογές περιλαμβάνουν φως πίσω, ανάγλυφο και ποικίλο πάχος για εργονομικές/ισθητικές ανάγκες.   Πλεονεκτήματα   Δυνατότητα: Αντέχει σε εκατομμύρια χρήσεις (ελάχιστη φθορά). Ελαφρύ/ λεπτόΙδανικό για φορητά. Περιβαλλοντική αντοχή: Σφραγισμένο από υγρασία, σκόνη και χημικά. Αποδοτική από πλευράς κόστους: Η απλοποιημένη συναρμολόγηση μειώνει το κόστος παραγωγής. Ευελιξία σχεδιασμού: ταιριάζει σε καμπυλές επιφάνειες και πολύπλοκες διαταγές.

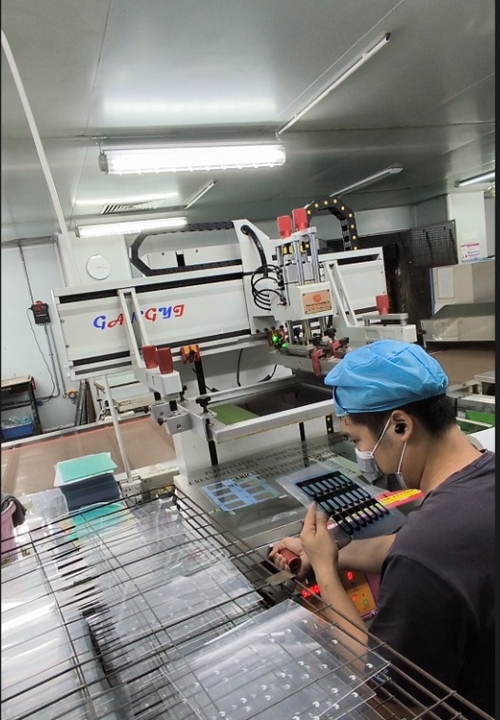

Η εκτύπωση με μεταξοειδή οθόνη είναι μια ευέλικτη, αποδεκτή μεθοδολογία που χρησιμοποιείται ευρέως για τη μεταφορά λεπτομερών σχεδίων σε ακρυλικά πάνελ, χρησιμοποιώντας την στην σήμανση, τη διακόσμηση και τα βιομηχανικά περιβάλλοντα.Χάρη στο συνδυασμό της ακρίβειας και της αντοχήςΗ εκτύπωση με μεταξοτυπία για τα ακρυλικά πάνελ Lunfeng Technology περιλαμβάνει τα ακόλουθα στάδια:     ΣχεδιασμόςΞεκινήστε με τη δημιουργία σχεδίων με λογισμικό διανυσμάτων όπως το Adobe Illustrator, το οποίο επιτρέπει την κλιμάκωση χωρίς απώλεια σαφήνειας.Αυτά τα σχέδια εκτυπώνονται στη συνέχεια σε διαφανή ταινία για να χρησιμεύσουν ως πρότυπα (θετικά)Για εκτυπώσεις με πολλαπλά χρώματα, κάθε χρωματικό στρώμα απαιτεί το δικό του ξεχωριστό φιλμ για να δημιουργήσει μεμονωμένες οθόνες. ΣκηνοθεσίαΗ μέτρηση των ματιών, η οποία κυμαίνεται από 110 έως 230 νήματα ανά ίντσα, είναι πολύ μικρή.Εξαρτάται από το πόσο περίπλοκο είναι το σχέδιοΜετά την επικάλυψη, η οθόνη στεγνώνεται σε ένα σκοτεινό μέρος.Η έκθεση αυτή σκληρύνει το γαλακτωματικό έμβρυο παντού, εκτός από εκεί όπου το σχέδιο στο φιλμ εμποδίζει το φωςΗ οθόνη τότε ξεπλένεται με νερό για να ξεπλυθεί το ακατέργαστο γαλακτώσιμο, αποκαλύπτοντας την οθόνη. Προετοιμασία της ακρυλικής επιφάνειαςΗ επιφάνεια του ακρυλικού πάνελ πρέπει να είναι αψεγάδιαστη για να εξασφαλιστεί η σωστή προσκόλληση του μελάνου.Για υφασμένα ή καμπυλωμένα φύλλα ακρυλικού, είναι σημαντικό να δοκιμαστεί εκ των προτέρων το πόσο καλά λειτουργεί η οθόνη με την επιφάνεια. Εγκατάσταση τυπογραφείουΤο ακρυλικό φύλλο στερεώνεται στο κρεβάτι του εκτυπωτικού μηχανήματος με τη χρήση σφραγίδων ή κενού αναρρόφησης.εξασφαλίζεται ακριβής ευθυγράμμιση (εγγραφή)Η απόσταση εκτός επαφής (το κενό μεταξύ της οθόνης και του φύλλου) ρυθμίζεται (συνήθως σε 1/8 ίντσες) για να αποφευχθεί η βλάβη. Ξεκινήστε την εκτύπωση   Πρώτα, επιλέξτε το σωστό μελάνι: οι επιλογές περιλαμβάνουν μελάνες με βάση διαλύτες, με θεραπευτική χρήση υπεριώδους ακτινοβολίας ή με ειδικές μελάνες ακρυλικής, ανάλογα με τις απαιτήσεις του έργου. Χρησιμοποιήστε μια σφουγγαρίστρα για να απλώσετε το μελάνι ομοιόμορφα σε όλη την οθόνη (φωτιά) για να γεμίσετε το ανοιχτό δίχτυ. Κρατήστε το σφουγγάρι σε γωνία 45 μοιρών και εφαρμόστε σταθερή και ομοιόμορφη πίεση για να μεταφέρετε το μελάνι μέσω της οθόνης στο ακρυλικό.αφήστε κάθε στρώμα να στεγνώσει πριν προχωρήσετε στο επόμενο.   Στερεοποίηση μελάνηςΗ κατάλληλη κάλυψη είναι το κλειδί για να διασφαλιστεί ότι το μελάνι θα προσκολληθεί καλά και θα διαρκέσει.   Για τα μελάνια με βάση διαλύτες: αφήστε τα να στεγνώσουν στον αέρα για 10-15 λεπτά πρώτα, στη συνέχεια στεγνώστε τα σε 120-150 ° F για 20-30 λεπτά. Για τα μελάνια υπεριώδους ακτινοβολίας: Στενώνουν αμέσως όταν εκτίθενται σε υπεριώδεις λάμπες.Ακολουθήστε πάντα τις οδηγίες του κατασκευαστή σχετικά με τη θερμοκρασία και την ώρα για να αποφευχθεί η ρωγμή ή το ξεφλούδισμα του μελάνου.   Έλεγχος ποιότητας και τελική επεξεργασίαΕξετάστε την ακρυλική επιφάνεια για ελαττώματα όπως φυσαλίδες, ραβδώσεις ή δυσσύνθεση.προσθέτει διαυγές ακρυλικό στρώμα για να προστατεύει το σχέδιο από γρατζουνιές και εξασθένιση που προκαλείται από τις υπεριώδεις ακτίνες.

  Υποστρώματα Αγώγιμα μελάνια Συμπέρασμα
