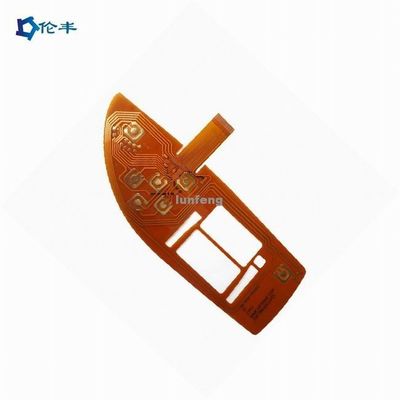

6 στρώσεις FPC Flexible Circuit Board Polyimild καλώδιο για ιατρικό εξοπλισμό και ηλεκτρονικές συσκευές

Ονομασία μάρκας:	Lunfeng
Αριθμός μοντέλου:	FPC001
Τροποποιημένο:	1 κομμάτι
Όροι πληρωμής:	T/T, Western Union
Ικανότητα εφοδιασμού:	500000 κομμάτι/κομμάτια το μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Shenzhen, Κίνα

Πιστοποίηση:

ISO9001:2015

Υλικό Βάσης:

Πολυελαφρό

Πάχος σανίδας:

0,2-6mm

Min. Απόσταση γραμμών:

0,003»

Min. Πλάτος γραμμής:

0,075mm/0,075mm (3mil/3mil)

Ελάχ. Μέγεθος τρύπας:

0.1mm (4mil) για HDI/0.15mm (6mil)

Φινίρισμα Επιφανειών:

HASL/OSP/Ag/ENIG/ENEPIG/Ασημί εμβάπτισης/Κασσίτερος

Πάχος χαλκού:

0.4-2mil (10-50um)

Στρώμα:

1-6layer

Μέγεθος FPC (μέγιστο/λεπτό):

Ελάχ.: 10x45mm Μέγιστο:250x1200mm

Πάχος:

0,050mm--0,2mm

Συσκευασία λεπτομέρειες:

Πρώτα τεθειμένος polybag, έπειτα σε ένα χαρτοκιβώτιο. Σύμφωνα με τις ειδικές απαιτήσεις των πελατών

Δυνατότητα προσφοράς:

500000 κομμάτι/κομμάτια το μήνα

Επισημαίνω:

εύκαμπτος πίνακας κυκλωμάτων 6 στρώματος FPC

Εύκαμπτος πίνακας κυκλωμάτων καλωδίων FPC PCB

Ευκίνητη συνέλευση PCB Polyimild

Περιγραφή του προϊόντος

Ευέλικτο Καλώδιο Πλακέτας Κυκλώματος FPC 6 στρώσεων Πολυιμιδίου Flex PCB Assembly

FPC Ευέλικτη Πλακέτα Κυκλώματος ευέλικτο PCB FPC καλώδιο

Η πλακέτα PCB είναι δομημένη σαν μια πολυεπίπεδη τούρτα, με εναλλασσόμενα στρώματα διαφορετικών υλικών που ελασματοποιούνται μαζί χρησιμοποιώντας θερμότητα και κόλλα. Η κατασκευή πλακετών PCB διπλής στρώσης, που αναφέρεται επίσης ως πλακέτα τυπωμένου κυκλώματος διπλής όψης, περιλαμβάνει μια πλακέτα τυπωμένου κυκλώματος με δύο αγώγιμα στρώματα σχεδίου. Τα κυκλώματα PCB διπλής όψης επιτρέπουν στενότερες και εκτενέστερες διαδρομές δρομολόγησης εναλλάσσοντας μεταξύ των άνω και κάτω στρωμάτων χρησιμοποιώντας vias. Επί του παρόντος, η τεχνολογία πλακετών τυπωμένου κυκλώματος διπλής όψης αντιπροσωπεύει τον πιο ευρέως χρησιμοποιούμενο τύπο PCB στη βιομηχανία.

Προδιαγραφές Καλωδίου FPC (Ευέλικτο Τυπωμένο Κύκλωμα)

Παράμετρος	Προδιαγραφή
Στρώμα	1-6 στρώσεις
Μέγεθος FPC (Μέγιστο/Ελάχιστο)	Ελάχιστο: 10x45mm \| Μέγιστο: 250x1200mm
Πάχος	0.050mm - 0.2mm
Διάμετρος Οπής (Μέγιστο)	6.5mm
Μέγεθος Οπής (Ελάχιστο)	0.2mm
Ανοχή Οπής	±0.025mm
Πάχος Χαλκού Οπής	Ελάχιστο 8μm \| Μέγιστο 38μm
Ελάχιστο Πλάτος/Χώρος Γραμμής	0.04/0.04 mm
Ανοχή Χάραξης	±20%
Ακρίβεια Σχεδίου στην Οπή	±2mil
Μέγεθος Διάτρησης (Μέγιστο)	φ3.175mm
Μέγεθος Διάτρησης (Ελάχιστο)	φ2.0mm
Πάχος Ανοίγματος Διάτρησης (Μέγιστο)	0.2mm
Ανοχή Θερμοσκληρυνόμενων Μελανιών	±0.2mm
Πράσινο Λάδι (Ελάχιστο)	0.1mm
Συγκολλητικό Μαξιλαράκι (Ελάχιστο)	8mil×8mil
Απόσταση Συγκολλητικού Μαξιλαριού (Ελάχιστο)	8mil
Ανοχή (Ελάχιστο)	±0.1mm
Διαθέσιμα Υλικά Ελασματοποίησης	PI, PET, FR4-PI
Πάχος Φύλλου Χαλκού	12um, 18um, 35um, 70um

Συχνές Ερωτήσεις

Ε1: Είστε εργοστάσιο ή εμπορική εταιρεία;

Α: Η Lunfeng είναι κατασκευαστής/εργοστάσιο. Ειδικευόμαστε σε μεμβράνες διακόπτες για 26 χρόνια και σε οθόνες αφής για 10 χρόνια.

Ε2: Είναι ασφαλές το αρχείο του διακόπτη μου αν σας το στείλω για κατασκευή;

Α: Σεβόμαστε την εξουσία σχεδιασμού του πελάτη και δεν θα κατασκευάσουμε ποτέ οθόνες αφής για κανέναν άλλο χωρίς την άδειά σας. Η NDA είναι αποδεκτή.

Ε3: Μπορείτε να αντιγράψετε δείγματα μεμβράνης διακόπτη/γραφικής επικάλυψης/χωρητικής ή αντιστατικής οθόνης αφής χωρίς αρχείο;

Α: Ναι, μπορούμε να κλωνοποιήσουμε μεμβράνες διακόπτες, γραφικές επικαλύψεις και οθόνες αφής σύμφωνα με τα δείγματά σας.

Ε4: Ποια πληρωμή δέχεστε;

Α: TT/Western Union.

Ε5: Ποια είναι η μέθοδος αποστολής σας;

Α: 1. Έχουμε δικό μας μεταφορέα για να στείλουμε εμπορεύματα μέσω DHL, UPS, FEDEX, TNT, EMS.
2. Εάν έχετε δικό σας μεταφορέα, μπορούμε να συνεργαστούμε μαζί του.

Ε6: Τι γίνεται με το MOQ;

Α: Δεν υπάρχει ελάχιστη ποσότητα παραγγελίας.

Ε7: Ποια είναι η κύρια αγορά σας;

Α: Ευρώπη, ΗΠΑ, Βραζιλία, Ρωσία, Τουρκία, Ιράν, Αυστραλία, Σιγκαπούρη...
