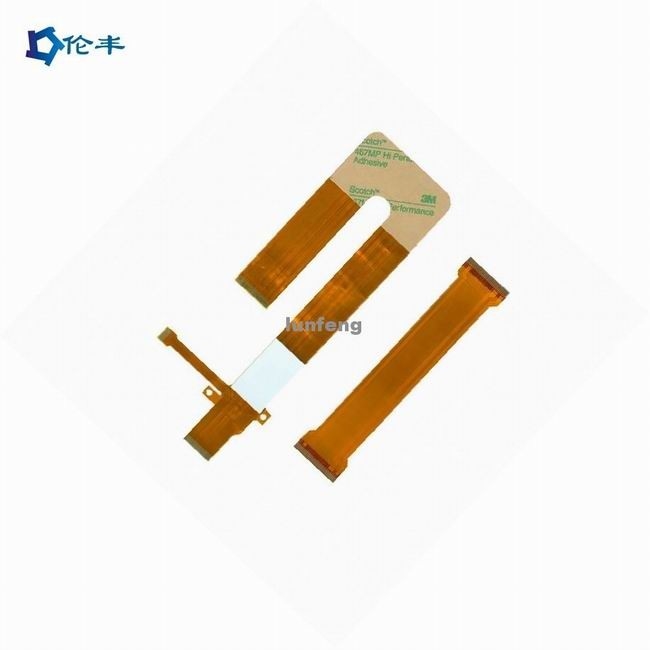

Οπίσθιο συγκολλητικό ευκίνητο έντυπο υλικό PCB κυκλωμάτων FPC Polyimild ευκίνητο

Ονομασία μάρκας:	Lunfeng
Αριθμός μοντέλου:	FPC006
Τροποποιημένο:	1 κομμάτι
Όροι πληρωμής:	T/T, Western Union
Ικανότητα εφοδιασμού:	500000 κομμάτι/κομμάτια το μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Shenzhen, Κίνα

Πιστοποίηση:

ISO9001:2015

Όνομα:

Εύκαμπτο PCB πινάκων κυκλωμάτων FPC εύκαμπτο pi με την οπίσθια κόλλα

Εφαρμογή:

Ιατρικός εξοπλισμός, ηλεκτρονικός εξοπλισμός

Υλικό::

Polyimild,

Πάχος χαλκού::

0.4-2mil (10-50um), Min8μm Max 38μm

Πάχος πινάκων::

0.26mm

Ελάχιστο μέγεθος τρυπών::

0.1mm (4mil) για HDI/0.15mm (6mil)

Ελάχιστο πλάτος γραμμών::

0.075mm/0.075mm (3mil/3mil)

Μέγεθος:

Προσαρμοσμένο μέγεθος

Ελάχιστο διάστημα γραμμών::

0,003»

Επιφάνεια που τελειώνει::

Ασήμι/κασσίτερος βύθισης άργυρου ENIG/ENEPIG/HASL/OSP/

Συσκευασία λεπτομέρειες:

Πρώτα τεθειμένος polybag, έπειτα σε ένα χαρτοκιβώτιο. Σύμφωνα με τις ειδικές απαιτήσεις των πελατών

Δυνατότητα προσφοράς:

500000 κομμάτι/κομμάτια το μήνα

Επισημαίνω:

Ευκίνητο τυπωμένο κύκλωμα FPC

οπίσθιο συγκολλητικό ευκίνητο τυπωμένο κύκλωμα

Ευκίνητο υλικό PCB Polyimild

Περιγραφή του προϊόντος

Εύκαμπτο PCB πινάκων κυκλωμάτων FPC εύκαμπτο pi με την οπίσθια κόλλα

Καταλαβαίνοντας τα συστατικά κλειδιά για την ευκίνητη κατασκευή PCB είναι καρφίτσες σύνδεσης που είναι καρφίτσες μπορούν να προστεθούν ως επεκτάσεις αγωγών, να συγκολλήσουν τις καρφίτσες ή άλλες επιλογές. Η τοποθέτηση της κόλλας στις βασικές θέσεις επιτρέπει τη βελτίωση στην τοποθέτηση και να τοποθετήσει κυκλωμάτων. Με τις αυξανόμενες ανησυχίες με την ηλεκτρομαγνητική παρέμβαση και τις εκπομπές από τα κυκλώματα, που προστατεύουν τις προδιαγραφές μπορεί να μειώσει αυτούς τους κινδύνους. Στα ενιαίος-πλαισιωμένα κυκλώματα, τα ίχνη και τα διαστήματα αγωγών είναι διαθέσιμα σε .002». Στα double-sided και πολυστρωματικά κυκλώματα, τα ίχνη και τα διαστήματα αγωγών είναι διαθέσιμα σε .003» - .004». Οι συνδετήρες είναι ευκίνητα κυκλώματα με τους συγκεντρωμένους συνδετήρες επιτρέπουν τις γρηγορότερες συνελεύσεις. Τα τονωτικά χρησιμοποιούνται τα κυκλώματα στις συστατικές περιοχές. Πλαίσια τονωτικών για να βοηθήσει τη συγκόλληση, τους συνδετήρες χώρια και τις πτυχές κυμάτων στη θέση. Ευκίνητος διασυνδέει χρησιμοποιείται για να συνδέσει τους άκαμπτους πίνακες που επιτρέπουν μαζί το δίπλωμα και που τοποθετούν για να λύσει τα προβλήματα συσκευασίας υψηλής πυκνότητας.

Προδιαγραφές καλωδίων FPC (εύκαμπτο τυπωμένο κύκλωμα)
Στρώμα	1-6layer
Μέγεθος FPC (ανώτατο/ελάχιστο)	Λ.: 10x45mm Max: 250x1200mm
Πάχος	0.050mm0.2mm
Μέσω της διαμέτρου τρυπών (Max)	6.5mm
Μέσω του μεγέθους τρυπών (λ.)	0.2mm
Μέσω της ανοχής τρυπών	±0.025mm
Πάχος χαλκού τρυπών	Min8μm Max 38μm
Ελάχιστα πλάτος/διάστημα γραμμών	0.04/0.04 χιλ.
Ανοχή χαρακτικής	±20%
Η ακρίβεια του σχεδίου στην τρύπα	±2mil
Punching μέγεθος (ανώτατο)	φ3.175mm
Punching μέγεθος (λ.)	φ2.0mm
Punching πάχος ανοιγμάτων (Max)	0.2mm
Thermosetting ανοχή μελανιών	±0.2mm
Πράσινο πετρέλαιο (λ.)	0.1mm
Μαξιλάρι ύλης συγκολλήσεως (λ.)	8mil*8mil
Απόσταση μαξιλαριών ύλης συγκολλήσεως (λ.)	8mil
ανοχή (λ.)	±0.1mm
Διαθέσιμο υλικό φύλλων πλαστικού	PL. PET. FR4-PL
Πάχος φύλλων αλουμινίου χαλκού	12um, 18um, 35um, 70um

Καυτός πώλησης χαμηλής τιμής της Κίνας FPC κατασκευής ευκίνητος προμηθευτής PCB πινάκων εύκαμπτος

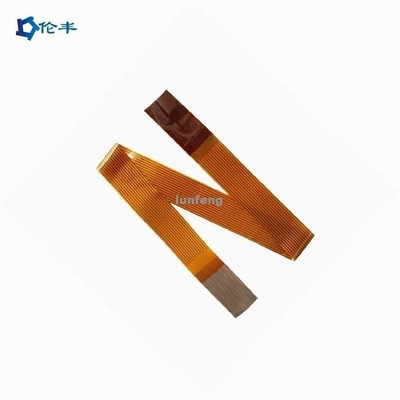

Οπίσθιο συγκολλητικό ευκίνητο έντυπο υλικό PCB κυκλωμάτων FPC Polyimild ευκίνητο 2

FAQ:

Q1: Είστε ένα εργοστάσιο ή εμπορική επιχείρηση;
Α: Το Lunfeng είναι κατασκευαστής/ένα εργοστάσιο. Στο διακόπτη memrbane για 26 έτη, επιτροπή αφής για 10 έτη.

Q2: Είναι το αρχείο διακοπτών μου ασφαλές εάν σας το στέλνω σε για την κατασκευή;
Α: Σεβόμαστε την αρχή σχεδίου του πελάτη και δεν θα κατασκευάσουμε ποτέ την επιτροπή αφής για κάποιο άλλο χωρίς
η άδειά σας. NDA είναι αποδεκτό.

Q3: Μπορείτε να αντιγράψετε τη γραφική επικάλυψη διακοπτών μεμβρανών/τα χωρητικά ή ανθεκτικά δείγματα επιτροπής αφής χωρίς αρχείο;
Α: Ναι, μπορούμε να κλωνοποιήσουμε τη γραφικές επικάλυψη διακοπτών μεμβρανών/την επιτροπή αφής σύμφωνα με τα δείγματά σας.

Q4: Ποια πληρωμή δέχεστε;
Α: TT/Western Union.

Q5: Ποιος είναι ο στέλνοντας τρόπος σας;
Α: 1. Έχουμε την αποστολέα μας για να στείλουμε τα αγαθά από DHL, UPS, FEDEX, TNT, EMS.
2. Εάν έχετε την αποστολέα σας, μπορούμε να συνεργαστούμε με τους.

Q6: Πόσο περίπου το MOQ;
Α: ΚΑΝΕΝΑ MOQ.

Q7: Ποια είναι η κύρια αγορά σας;
Α: Ευρώπη, ΗΠΑ, Βραζιλία, Ρωσία, Τουρκία, Ιράν, Austrialia, Σιγκαπούρη…
