εύκαμπτη συνέλευση καλωδίων PCB πινάκων κυκλωμάτων 0.2mm6mm FPC

Βασικές πληροφορίες
Τόπος καταγωγής: Shenzhen, Κίνα
Μάρκα: Lunfeng
Πιστοποίηση: ISO9001:2015
Αριθμό μοντέλου: FPC002
Ποσότητα παραγγελίας min: 1 κομμάτι
Συσκευασία λεπτομέρειες: Πρώτα τεθειμένος polybag, έπειτα σε ένα χαρτοκιβώτιο. Σύμφωνα με τις ειδικές απαιτήσεις των πελατών
Χρόνος παράδοσης: 7-25 εργάσιμες ημέρες, που συζητιούνται
Όροι πληρωμής: T/T, Western Union
Δυνατότητα προσφοράς: 500000 κομμάτι/κομμάτια το μήνα
Όνομα: FPC εύκαμπτος κυκλωμάτων πίνακας κυκλωμάτων πινάκων ευκίνητος Εφαρμογή: Ιατρικός εξοπλισμός, ηλεκτρονικός εξοπλισμός
Υλικό:: Polyimild, pi Πάχος χαλκού:: 0.4-2mil (10-50um),
Πάχος πινάκων:: 0.26mm Ελάχιστο πλάτος γραμμών:: 0.075mm/0.075mm (3mil/3mil)
Μέγεθος: Προσαρμοσμένο μέγεθος Ελάχιστο διάστημα γραμμών:: 0,003»
Επιφάνεια που τελειώνει:: Ασήμι/κασσίτερος βύθισης άργυρου ENIG/ENEPIG/HASL/OSP/ Όνομα προϊόντων: Ευκίνητη συνέλευση PCB
Στοιχείο: OEM/ODM Χρώμα: Κίτρινος, μαύρος
Υψηλό φως:

εύκαμπτος πίνακας κυκλωμάτων 6mm FPC

,

εύκαμπτος πίνακας κυκλωμάτων 0.2mm FPC

,

Τα PCB λυγίζουν τον πίνακα κυκλωμάτων

FPC εύκαμπτος κυκλωμάτων πίνακας κυκλωμάτων πινάκων ευκίνητος


Εφαρμογές των εύκαμπτων τυπωμένων κυκλωμάτων


Εύκαμπτη επικάλυψη κυκλωμάτων



Τα εύκαμπτα τυπωμένα κυκλώματα μπορούν να χρησιμοποιηθούν για τις διάφορες εφαρμογές. Παραδείγματος χάριν, μπορούν να χρησιμοποιηθούν για τις στατικές εφαρμογές και τη δυναμική κάμψη. Για την περίπτωση των στατικών εφαρμογών, το σχέδιο του πίνακα κυκλωμάτων είναι για την ελάχιστη κάμψη. Είναι κατά τη διάρκεια της εγκατάστασης ότι το κύκλωμα είναι λυγισμένο. Για τη δυναμική κάμψη, οι πίνακες κυκλωμάτων είναι για την κανονική κάμψη. Εδώ είναι διάφορες αιτήσεις αυτών των πινάκων κυκλωμάτων: ρομπότ, εκτυπωτές, και τηλέφωνα κυττάρων. Είναι επίσης ουσιαστικό να επισημάνει ότι οι εύκαμπτοι πίνακες κυκλωμάτων χρησιμοποιούνται κατά ένα μεγάλο μέρος στις εφαρμογές που απαιτούν τη υψηλή ακρίβεια και την κανονική κάμψη. Τα παραδείγματα αυτών των εφαρμογών περιλαμβάνουν: κάμερες, δορυφόροι, αντλίες βενζίνης, αντιμπλοκαριστικά φρένα, αεροναυτική ηλεκτρονική, συστήματα κινήσεων, ιατρικές συσκευές, συστήματα αερόσακων, και συσκευές κατασκευής.



Προδιαγραφές καλωδίων FPC (εύκαμπτο τυπωμένο κύκλωμα)
Στρώμα 1-6layer
Μέγεθος FPC (ανώτατο/ελάχιστο) Λ.: 10x45mm Max: 250x1200mm
Πάχος 0.050mm0.2mm
Μέσω της διαμέτρου τρυπών (Max) 6.5mm
Μέσω του μεγέθους τρυπών (λ.) 0.2mm
Μέσω της ανοχής τρυπών ±0.025mm
Πάχος χαλκού τρυπών Min8μm Max 38μm
Ελάχιστα πλάτος/διάστημα γραμμών 0.04/0.04 χιλ.
Ανοχή χαρακτικής ±20%
Η ακρίβεια του σχεδίου στην τρύπα ±2mil
Punching μέγεθος (ανώτατο) φ3.175mm
Punching μέγεθος (λ.) φ2.0mm
Punching πάχος ανοιγμάτων (Max) 0.2mm
Thermosetting ανοχή μελανιών ±0.2mm
Πράσινο πετρέλαιο (λ.) 0.1mm
Μαξιλάρι ύλης συγκολλήσεως (λ.) 8mil*8mil
Απόσταση μαξιλαριών ύλης συγκολλήσεως (λ.) 8mil
ανοχή (λ.) ±0.1mm
Διαθέσιμο υλικό φύλλων πλαστικού PL. PET. FR4-PL
Πάχος φύλλων αλουμινίου χαλκού
12um, 18um, 35um, 70um



FAQ:



Q1: Είστε ένα εργοστάσιο ή εμπορική επιχείρηση;
Α: Το Lunfeng είναι κατασκευαστής/ένα εργοστάσιο. Στο διακόπτη memrbane για 26 έτη, επιτροπή αφής για 10 έτη.

Q2: Είναι το αρχείο διακοπτών μου ασφαλές εάν σας το στέλνω σε για την κατασκευή;
Α: Σεβόμαστε την αρχή σχεδίου του πελάτη και δεν θα κατασκευάσουμε ποτέ την επιτροπή αφής για κάποιο άλλο χωρίς
η άδειά σας. NDA είναι αποδεκτό.

Q3: Μπορείτε να αντιγράψετε τη γραφική επικάλυψη διακοπτών μεμβρανών/τα χωρητικά ή ανθεκτικά δείγματα επιτροπής αφής χωρίς αρχείο;
Α: Ναι, μπορούμε να κλωνοποιήσουμε τη γραφικές επικάλυψη διακοπτών μεμβρανών/την επιτροπή αφής σύμφωνα με τα δείγματά σας.

Q4: Ποια πληρωμή δέχεστε;
Α: TT/Western Union.

Q5: Ποιος είναι ο στέλνοντας τρόπος σας;
Α: 1. Έχουμε την αποστολέα μας για να στείλουμε τα αγαθά από DHL, UPS, FEDEX, TNT, EMS.
2. Εάν έχετε την αποστολέα σας, μπορούμε να συνεργαστούμε με τους.

Q6: Πόσο περίπου το MOQ;
Α: ΚΑΝΕΝΑ MOQ.

Q7: Ποια είναι η κύρια αγορά σας;
Α: Ευρώπη, ΗΠΑ, Βραζιλία, Ρωσία, Τουρκία, Ιράν, Austrialia, Σιγκαπούρη…



Καυτός πώλησης χαμηλής τιμής της Κίνας FPC κατασκευής ευκίνητος προμηθευτής PCB πινάκων εύκαμπτος

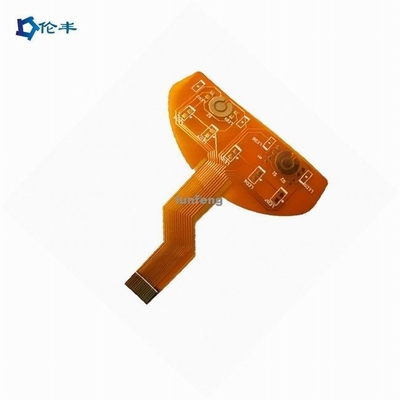

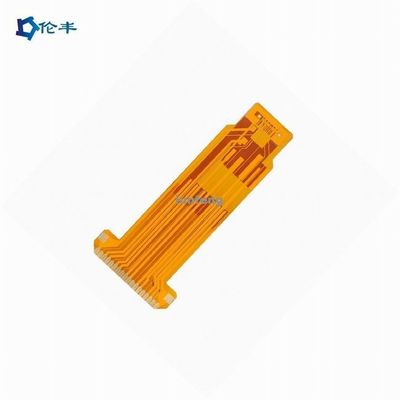

εύκαμπτη συνέλευση καλωδίων PCB πινάκων κυκλωμάτων 0.2mm6mm FPC 1εύκαμπτη συνέλευση καλωδίων PCB πινάκων κυκλωμάτων 0.2mm6mm FPC 2
