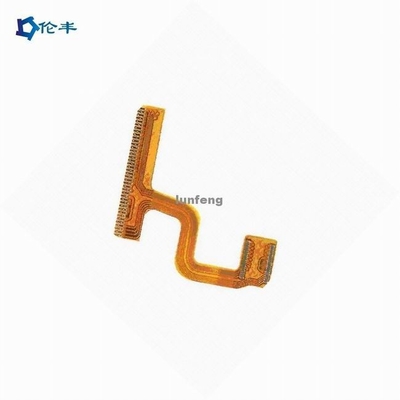

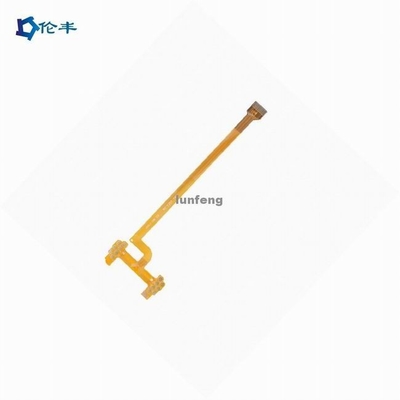

Εύκαμπτο πάχος χαλκού συνδετήρων 10-50um πινάκων κυκλωμάτων Polyimide pi FPC:

Βασικές πληροφορίες
Τόπος καταγωγής: Shenzhen, Κίνα
Μάρκα: Lunfeng
Πιστοποίηση: ISO9001:2015
Αριθμό μοντέλου: FPC009
Ποσότητα παραγγελίας min: 1 κομμάτι
Συσκευασία λεπτομέρειες: Πρώτα τεθειμένος polybag, έπειτα σε ένα χαρτοκιβώτιο. Σύμφωνα με τις ειδικές απαιτήσεις των πελατών
Χρόνος παράδοσης: 7-25 εργάσιμες ημέρες, που συζητιούνται
Όροι πληρωμής: T/T, Western Union
Δυνατότητα προσφοράς: 500000 κομμάτι/κομμάτια το μήνα
Όνομα: Εύκαμπτο υλικό polyimide pi πινάκων κυκλωμάτων FPC με το συνδετήρα Εφαρμογή: Ηλεκτρονικός εξοπλισμός
Υλικό:: Polyimild, pi Πάχος χαλκού:: 0.4-2mil (10-50um),
Πάχος πινάκων:: 0.26mm Μέγεθος: Προσαρμοσμένο μέγεθος
Επιφάνεια που τελειώνει:: Ασήμι/κασσίτερος βύθισης άργυρου ENIG/ENEPIG/HASL/OSP/ Μάσκα ύλης συγκολλήσεως: Κίτρινη ταινία pi
Στοιχείο: OEM/ODM Υπηρεσία συνελεύσεων: Παραγωγή FPC
Σχεδιάγραμμα περιλήψεων: Punching/λέιζερ που κόβεται/που τρυπιέται με τρυπάνι
Υψηλό φως:

εύκαμπτος πίνακας κυκλωμάτων 10-50um FPC

,

εύκαμπτος πίνακας κυκλωμάτων polyimide pi FPC

,

εύκαμπτος τυπωμένος πίνακας κυκλωμάτων συνδετήρων

Εύκαμπτο υλικό polyimide pi πινάκων κυκλωμάτων FPC με το συνδετήρα




Οφέλη των εύκαμπτων τυπωμένων κυκλωμάτων


Ικανότητα για την ελευθερία σχεδίου


Τα εύκαμπτα τυπωμένα κυκλώματα έχουν την ελευθερία σχεδίου. Περιορίζονται όχι μόνο στα διπλά στρώματα. Αυτό είναι ένα μεγάλο πλεονέκτημα για τους μηχανικούς. Με αυτό το είδος ελευθερίας οι μηχανικοί είναι σε θέση να βρούν τις σύνθετες διαμορφώσεις με τις διαφορετικές διασυνδέσεις. Επιπλέον, τα εύκαμπτα τυπωμένα κυκλώματα είναι σε θέση να προσαρμόσουν τα διαφορετικά συστατικά. Εάν ρωτήσετε οποιοδήποτε μηχανικό ή σχεδιαστή εκεί έξω, θα σας πουν ότι η ικανότητα να υπάρξει η ελευθερία σχεδίου προχωρεί αρκετά να τους δοθεί η δυνατότητα να ασκηθεί η ποικιλομορφία και η δημιουργικότητα.



Επιτρέπουν τις διαμορφώσεις υψηλής πυκνότητας


Δεδομένου ότι μπορούν να επιτρέψουν το συνδυασμό της καλυμμένης μέσω-τρύπας και τοποθετημένων των επιφάνεια συστατικών, είναι σε θέση να αφήσουν το χώρο για τις συσκευές υψηλής πυκνότητας. Η δυνατότητα του στενού χωρισμού μεταξύ των συστατικών επιτρέπει το σχεδιασμό των ελαφρύτερων αγωγών. Μέσω αυτού, είναι δυνατό να παρασχεθεί το διάστημα για τα πρόσθετα συστατικά.



Προδιαγραφές καλωδίων FPC (εύκαμπτο τυπωμένο κύκλωμα)
Στρώμα 1-6layer
Μέγεθος FPC (ανώτατο/ελάχιστο) Λ.: 10x45mm Max: 250x1200mm
Πάχος 0.050mm0.2mm
Μέσω της διαμέτρου τρυπών (Max) 6.5mm
Μέσω του μεγέθους τρυπών (λ.) 0.2mm
Μέσω της ανοχής τρυπών ±0.025mm
Πάχος χαλκού τρυπών Min8μm Max 38μm
Ελάχιστα πλάτος/διάστημα γραμμών 0.04/0.04 χιλ.
Ανοχή χαρακτικής ±20%
Η ακρίβεια του σχεδίου στην τρύπα ±2mil
Punching μέγεθος (ανώτατο) φ3.175mm
Punching μέγεθος (λ.) φ2.0mm
Punching πάχος ανοιγμάτων (Max) 0.2mm
Thermosetting ανοχή μελανιών ±0.2mm
Πράσινο πετρέλαιο (λ.) 0.1mm
Μαξιλάρι ύλης συγκολλήσεως (λ.) 8mil*8mil
Απόσταση μαξιλαριών ύλης συγκολλήσεως (λ.) 8mil
ανοχή (λ.) ±0.1mm
Διαθέσιμο υλικό φύλλων πλαστικού PL. PET. FR4-PL
Πάχος φύλλων αλουμινίου χαλκού
12um, 18um, 35um, 70um



FAQ:



Q1: Είστε ένα εργοστάσιο ή εμπορική επιχείρηση;
Α: Το Lunfeng είναι κατασκευαστής/ένα εργοστάσιο. Στο διακόπτη memrbane για 26 έτη, επιτροπή αφής για 10 έτη.

Q2: Είναι το αρχείο διακοπτών μου ασφαλές εάν σας το στέλνω σε για την κατασκευή;
Α: Σεβόμαστε την αρχή σχεδίου του πελάτη και δεν θα κατασκευάσουμε ποτέ την επιτροπή αφής για κάποιο άλλο χωρίς
η άδειά σας. NDA είναι αποδεκτό.

Q3: Μπορείτε να αντιγράψετε τη γραφική επικάλυψη διακοπτών μεμβρανών/τα χωρητικά ή ανθεκτικά δείγματα επιτροπής αφής χωρίς αρχείο;
Α: Ναι, μπορούμε να κλωνοποιήσουμε τη γραφικές επικάλυψη διακοπτών μεμβρανών/την επιτροπή αφής σύμφωνα με τα δείγματά σας.

Q4: Ποια πληρωμή δέχεστε;
Α: TT/Western Union.

Q5: Ποιος είναι ο στέλνοντας τρόπος σας;
Α: 1. Έχουμε την αποστολέα μας για να στείλουμε τα αγαθά από DHL, UPS, FEDEX, TNT, EMS.
2. Εάν έχετε την αποστολέα σας, μπορούμε να συνεργαστούμε με τους.

Q6: Πόσο περίπου το MOQ;
Α: ΚΑΝΕΝΑ MOQ.

Q7: Ποια είναι η κύρια αγορά σας;
Α: Ευρώπη, ΗΠΑ, Βραζιλία, Ρωσία, Τουρκία, Ιράν, Austrialia, Σιγκαπούρη…
