| Τόπος καταγωγής: | Shenzhen, Κίνα |
|---|---|
| Μάρκα: | Lunfeng |
| Πιστοποίηση: | ISO9001:2015 |
| Αριθμό μοντέλου: | FPC010 |
| Ποσότητα παραγγελίας min: | 1 κομμάτι |
| Συσκευασία λεπτομέρειες: | Πρώτα τεθειμένος polybag, έπειτα σε ένα χαρτοκιβώτιο. Σύμφωνα με τις ειδικές απαιτήσεις των πελατών |
| Χρόνος παράδοσης: | 7-25 εργάσιμες ημέρες, που συζητιούνται |
| Όροι πληρωμής: | T/T, Western Union |
| Δυνατότητα προσφοράς: | 500000 κομμάτι/κομμάτια το μήνα |

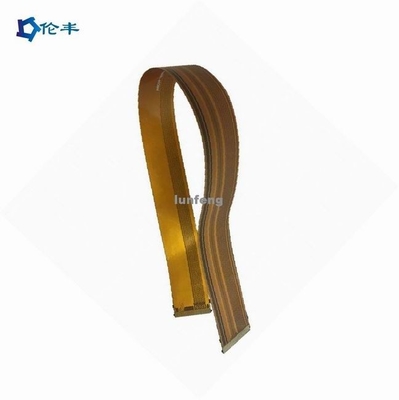

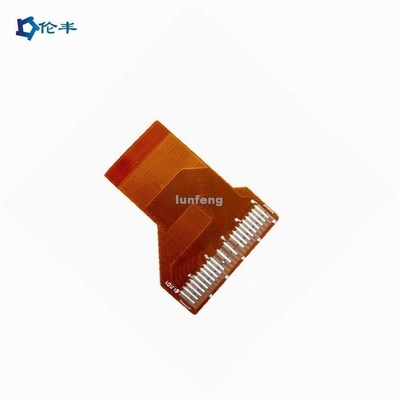

| Όνομα: | Εύκαμπτο εύκαμπτο PCB πινάκων κυκλωμάτων FPC εύκαμπτο pi με την οπίσθια κόλλα | Εφαρμογή: | Καταναλωτικά ηλεκτρονικά, ηλεκτρονικό προϊόν |
|---|---|---|---|
| Υλικό:: | Polyimild, pi | Πάχος χαλκού:: | 0.4-2mil (10-50um), |
| Πάχος πινάκων:: | 0.26mm | Μέγεθος: | Προσαρμοσμένο μέγεθος |
| Επιφάνεια που τελειώνει:: | Ασήμι/κασσίτερος βύθισης άργυρου ENIG/ENEPIG/HASL/OSP/ | Μάσκα ύλης συγκολλήσεως: | Κίτρινη ταινία pi |
| Στοιχείο: | COem | Σχεδιάγραμμα περιλήψεων: | Punching/λέιζερ που κόβεται/που τρυπιέται με τρυπάνι |
| Πάχος χαλκού: | 1/2OZ 1OZ 2OZ 3OZ, ο 1oz/1/2 ζ 1/3 oz | ||
| Υψηλό φως: | Άκαμπτος εύκαμπτος τυπωμένος πίνακας κυκλωμάτων pi,1OZ άκαμπτος εύκαμπτος τυπωμένος πίνακας κυκλωμάτων,Κίτρινος άκαμπτος ευκίνητος πίνακας ταινιών pi |
||
Οφέλη των εύκαμπτων τυπωμένων κυκλωμάτων
Μακροπρόθεσμη απόδοση
Οι ανώτερες ιδιότητες των εύκαμπτων πινάκων κυκλωμάτων επιτρέπουν σε τους για να έχουν τη διάρκεια και τη μακροπρόθεσμη απόδοση. Τα χαρακτηριστικά της χαμηλών ολκιμότητας και της μάζας που περιλαμβάνονται σε αυτούς τους πίνακες επιτρέπουν σε τους για να υπερνικήσουν την επιρροή των δονήσεων, επομένως δίνοντας τους την ικανότητα να έχουν βελτιώσει την απόδοση. Η δυνατότητα της ηλεκτρονικής να παραμείνει ανθεκτική για πολύ καιρό είναι ένα ογκώδες πλεονέκτημα για τους χρήστες. Όπως ξέρετε καλά, η ηλεκτρονική είναι κοινή στις οικογένειες σήμερα, κατά συνέπεια η δυνατότητά τους να μείνουν στη καλή φόρμα είναι για πολύ καιρό μια προστιθέμενη αξία.
Μείωση του κόστους
Η ικανότητα οποιουδήποτε συσκευής ή υλικού για να μειώσει το κόστος PCB έναντι άλλου του δίνει ένα προστιθέμενο πλεονέκτημα. Δεδομένου ότι τα εύκαμπτα τυπωμένα κυκλώματα έχουν τη δυνατότητα να αρμόσουν σε ένα μικρό διάστημα, μειώνουν σημαντικά το κόστος της εύκαμπτης τυπωμένης συνέλευσης κυκλωμάτων. Στο ίδιο πνεύμα, μειώνουν την επανάληψη του χρόνου, που εξετάζει το χρόνο, και τα απορρίματα, ο οποίος μεταφράζουν στη μείωση κόστους.
Βιώσιμος για την υψηλής θερμοκρασίας χρήση
Το υλικό polyimide σε αυτούς τους πίνακες κυκλωμάτων έχει την ικανότητα να αντισταθεί τις υψηλές θερμοκρασίες και να είναι επίσης ανθεκτικό στα υλικά όπως τα οξέα και τα πετρέλαια. Οι εύκαμπτοι πίνακες κυκλωμάτων μπορούν να αντισταθούν τις θερμοκρασίες τόσο υψηλές όπως 400 βαθμοί εκατοντάβαθμες, το οποίο τις κάνει μια αξιόπιστη επιλογή για τις υψηλής θερμοκρασίας εφαρμογές.
|
Προδιαγραφές καλωδίων FPC (εύκαμπτο τυπωμένο κύκλωμα)
|
|
| Στρώμα | 1-6layer |
| Μέγεθος FPC (ανώτατο/ελάχιστο) | Λ.: 10x45mm Max: 250x1200mm |
| Πάχος | 0.050mm0.2mm |
| Μέσω της διαμέτρου τρυπών (Max) | 6.5mm |
| Μέσω του μεγέθους τρυπών (λ.) | 0.2mm |
| Μέσω της ανοχής τρυπών | ±0.025mm |
| Πάχος χαλκού τρυπών | Min8μm Max 38μm |
| Ελάχιστα πλάτος/διάστημα γραμμών | 0.04/0.04 χιλ. |
| Ανοχή χαρακτικής | ±20% |
| Η ακρίβεια του σχεδίου στην τρύπα | ±2mil |
| Punching μέγεθος (ανώτατο) | φ3.175mm |
| Punching μέγεθος (λ.) | φ2.0mm |
| Punching πάχος ανοιγμάτων (Max) | 0.2mm |
| Thermosetting ανοχή μελανιών | ±0.2mm |
| Πράσινο πετρέλαιο (λ.) | 0.1mm |
| Μαξιλάρι ύλης συγκολλήσεως (λ.) | 8mil*8mil |
| Απόσταση μαξιλαριών ύλης συγκολλήσεως (λ.) | 8mil |
| ανοχή (λ.) | ±0.1mm |
| Διαθέσιμο υλικό φύλλων πλαστικού | PL. PET. FR4-PL |
| Πάχος φύλλων αλουμινίου χαλκού |
12um, 18um, 35um, 70um
|
FAQ:
Q1: Είστε ένα εργοστάσιο ή εμπορική επιχείρηση;
Α: Το Lunfeng είναι κατασκευαστής/ένα εργοστάσιο. Στο διακόπτη memrbane για 26 έτη, επιτροπή αφής για 10 έτη.
Q2: Είναι το αρχείο διακοπτών μου ασφαλές εάν σας το στέλνω σε για την κατασκευή;
Α: Σεβόμαστε την αρχή σχεδίου του πελάτη και δεν θα κατασκευάσουμε ποτέ την επιτροπή αφής για κάποιο άλλο χωρίς
η άδειά σας. NDA είναι αποδεκτό.
Q3: Μπορείτε να αντιγράψετε τη γραφική επικάλυψη διακοπτών μεμβρανών/τα χωρητικά ή ανθεκτικά δείγματα επιτροπής αφής χωρίς αρχείο;
Α: Ναι, μπορούμε να κλωνοποιήσουμε τη γραφικές επικάλυψη διακοπτών μεμβρανών/την επιτροπή αφής σύμφωνα με τα δείγματά σας.
Q4: Ποια πληρωμή δέχεστε;
Α: TT/Western Union.
Q5: Ποιος είναι ο στέλνοντας τρόπος σας;
Α: 1. Έχουμε την αποστολέα μας για να στείλουμε τα αγαθά από DHL, UPS, FEDEX, TNT, EMS.
2. Εάν έχετε την αποστολέα σας, μπορούμε να συνεργαστούμε με τους.
Q6: Πόσο περίπου το MOQ;
Α: ΚΑΝΕΝΑ MOQ.
Q7: Ποια είναι η κύρια αγορά σας;
Α: Ευρώπη, ΗΠΑ, Βραζιλία, Ρωσία, Τουρκία, Ιράν, Austrialia, Σιγκαπούρη…
