| Τόπος καταγωγής: | Shenzhen, Κίνα |
|---|---|
| Μάρκα: | Lunfeng |
| Πιστοποίηση: | ISO9001:2015 |
| Αριθμό μοντέλου: | FPC011 |
| Ποσότητα παραγγελίας min: | 1 κομμάτι |
| Συσκευασία λεπτομέρειες: | Πρώτα τεθειμένος polybag, έπειτα σε ένα χαρτοκιβώτιο. Σύμφωνα με τις ειδικές απαιτήσεις των πελατών |
| Χρόνος παράδοσης: | 7-25 εργάσιμες ημέρες, που συζητιούνται |
| Όροι πληρωμής: | T/T, Western Union |
| Δυνατότητα προσφοράς: | 500000 κομμάτι/κομμάτια το μήνα |

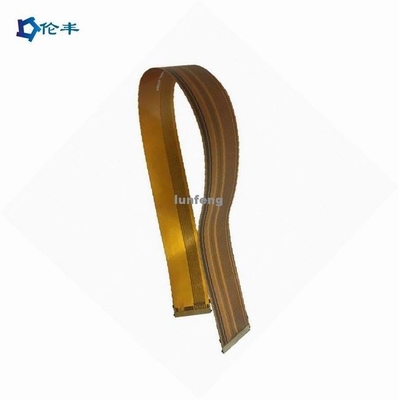

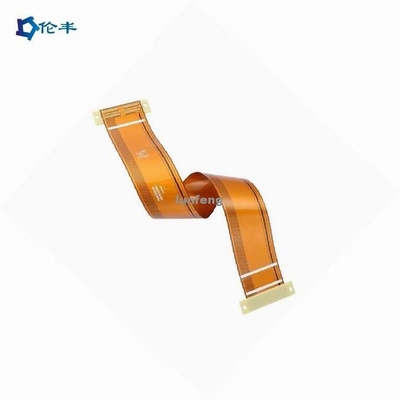

| Όνομα: | Λυγίστε το τυπωμένο κυκλωμάτων FPC εύκαμπτο κυκλωμάτων καλώδιο PCB FPC πινάκων εύκαμπτο | Εφαρμογή: | Καταναλωτικά ηλεκτρονικά, ηλεκτρονικό προϊόν |
|---|---|---|---|
| Υλικό:: | Polyimild, pi | Πάχος χαλκού:: | 0.4-2mil (10-50um), |
| Πάχος πινάκων:: | 0.26mm | Μέγεθος: | Προσαρμοσμένος |
| Επιφάνεια που τελειώνει:: | Ασήμι/κασσίτερος βύθισης άργυρου ENIG/ENEPIG/HASL/OSP/ | Μάσκα ύλης συγκολλήσεως: | Κίτρινη ταινία pi |
| Στοιχείο: | ODM COEM | Περίληψη: | Punching/λέιζερ που κόβεται/που τρυπιέται με τρυπάνι |
| Πάχος χαλκού: | 1/2OZ 1OZ 2OZ 3OZ, | ||
| Υψηλό φως: | Εύκαμπτος πίνακας κυκλωμάτων Polyimild FPC,Εύκαμπτος πίνακας κυκλωμάτων ταινιών FPC pi,Τα PCB λυγίζουν το τυπωμένο κύκλωμα |
||
Οφέλη των εύκαμπτων τυπωμένων κυκλωμάτων
Ακρίβεια των σχεδίων
Δεδομένου ότι τα εύκαμπτα τυπωμένα κυκλώματα σχεδιάζονται συνήθως χρησιμοποιώντας τα αυτοματοποιημένα μηχανήματα, το περιθώριο λάθους στα σχέδια είναι λιγότερος. Αυτό είναι ένα σημαντικό χαρακτηριστικό των ανώτερων ηλεκτρονικών συσκευών. Οι περισσότερες από τις προηγμένες ηλεκτρονικές συσκευές σε λειτουργία σήμερα χρησιμοποιούν τους εύκαμπτους πίνακες κυκλωμάτων λόγω του υψηλού επιπέδου της ακρίβειας που αναμένεται τους. Τα παραδείγματα των συσκευών που απαιτούν ένα υψηλό επίπεδο της ακρίβειας περιλαμβάνουν εκείνων χρησιμοποιούμενων στις ιατρικές τοποθετήσεις.
Είναι ελαφριοί
Οι πίνακες κυκλωμάτων μπορούν να διπλωθούν εύκολα, κατά συνέπεια μπορούν να τοποθετηθούν στα διαμερίσματα όπου άλλα συστατικά βρίσκουν για να εγκαταστήσουν δύσκολο. Οι μηχανικοί εκμεταλλεύονται αυτά τα κυκλώματα που είναι ελαφριά για να μειώσουν το μέγεθος συσκευασίας.
Ευελιξία
Λόγω της δυνατότητάς τους να είναι εύκαμπτοι, είναι σε θέση να ανακουφίσουν τους χρήστες της πίεσης του βάρους και του διαστήματος που οι άκαμπτοι πίνακες κυκλωμάτων παράγουν συχνά. Είναι δυνατό να καμφθούν οι εύκαμπτοι το πίνακες κυκλωμάτων στα διάφορα επίπεδα κατά εγκατάσταση τους. Αυτό το καθιστά πιθανό να ενισχύσει τα επίπεδα λειτουργίας διάφορης ηλεκτρονικής.
|
Προδιαγραφές καλωδίων FPC (εύκαμπτο τυπωμένο κύκλωμα)
|
|
| Στρώμα | 1-6layer |
| Μέγεθος FPC (ανώτατο/ελάχιστο) | Λ.: 10x45mm Max: 250x1200mm |
| Πάχος | 0.050mm0.2mm |
| Μέσω της διαμέτρου τρυπών (Max) | 6.5mm |
| Μέσω του μεγέθους τρυπών (λ.) | 0.2mm |
| Μέσω της ανοχής τρυπών | ±0.025mm |
| Πάχος χαλκού τρυπών | Min8μm Max 38μm |
| Ελάχιστα πλάτος/διάστημα γραμμών | 0.04/0.04 χιλ. |
| Ανοχή χαρακτικής | ±20% |
| Η ακρίβεια του σχεδίου στην τρύπα | ±2mil |
| Punching μέγεθος (ανώτατο) | φ3.175mm |
| Punching μέγεθος (λ.) | φ2.0mm |
| Punching πάχος ανοιγμάτων (Max) | 0.2mm |
| Thermosetting ανοχή μελανιών | ±0.2mm |
| Πράσινο πετρέλαιο (λ.) | 0.1mm |
| Μαξιλάρι ύλης συγκολλήσεως (λ.) | 8mil*8mil |
| Απόσταση μαξιλαριών ύλης συγκολλήσεως (λ.) | 8mil |
| ανοχή (λ.) | ±0.1mm |
| Διαθέσιμο υλικό φύλλων πλαστικού | PL. PET. FR4-PL |
| Πάχος φύλλων αλουμινίου χαλκού |
12um, 18um, 35um, 70um
|
FAQ:
Q1: Είστε ένα εργοστάσιο ή εμπορική επιχείρηση;
Α: Το Lunfeng είναι κατασκευαστής/ένα εργοστάσιο. Στο διακόπτη memrbane για 26 έτη, επιτροπή αφής για 10 έτη.
Q2: Είναι το αρχείο διακοπτών μου ασφαλές εάν σας το στέλνω σε για την κατασκευή;
Α: Σεβόμαστε την αρχή σχεδίου του πελάτη και δεν θα κατασκευάσουμε ποτέ την επιτροπή αφής για κάποιο άλλο χωρίς
η άδειά σας. NDA είναι αποδεκτό.
Q3: Μπορείτε να αντιγράψετε τη γραφική επικάλυψη διακοπτών μεμβρανών/τα χωρητικά ή ανθεκτικά δείγματα επιτροπής αφής χωρίς αρχείο;
Α: Ναι, μπορούμε να κλωνοποιήσουμε τη γραφικές επικάλυψη διακοπτών μεμβρανών/την επιτροπή αφής σύμφωνα με τα δείγματά σας.
Q4: Ποια πληρωμή δέχεστε;
Α: TT/Western Union.
Q5: Ποιος είναι ο στέλνοντας τρόπος σας;
Α: 1. Έχουμε την αποστολέα μας για να στείλουμε τα αγαθά από DHL, UPS, FEDEX, TNT, EMS.
2. Εάν έχετε την αποστολέα σας, μπορούμε να συνεργαστούμε με τους.
Q6: Πόσο περίπου το MOQ;
Α: ΚΑΝΕΝΑ MOQ.
Q7: Ποια είναι η κύρια αγορά σας;
Α: Ευρώπη, ΗΠΑ, Βραζιλία, Ρωσία, Τουρκία, Ιράν, Austrialia, Σιγκαπούρη…
